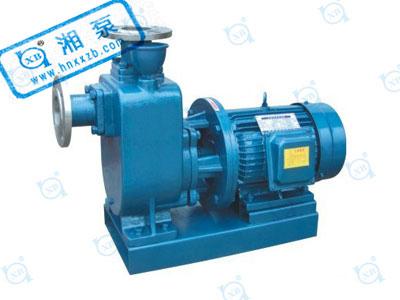

ZWL型自吸排污泵(直连型)

产品分类: 自吸泵

产品名称:ZWL型自吸排污泵(直连型)

流量范围:Q=5~800m3/h

扬程范围:H=14~80m

输送温度:-20-80℃

吸入压力:-0.08-0.3 MPa

密封形式:填料密封、机械密封

密封材质:HT200、HT250、QT600、ZG、304、316、316L、317L

400-992-1266

产品概述:





ZWL自吸排污泵结构图




ZWL型自吸排污泵概述

ZWL型自吸排污泵是无联轴器直连型的单级自吸离心泵,该系列自吸式无泄漏排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无泄漏排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,即可象一般自吸清水泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污工程、河塘养殖.轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质理想的杂质泵。


ZWL型自吸排污泵产品用途

适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农药、苗圃、果园、茶园的良好机具。

可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的理想配套泵种。


ZWL型自吸排污泵型号意义

例:50 ZW 15-30PB

50——泵进口直径为50mm

ZW——自吸式无泄漏排污泵

L——无联轴器,直联型

15——额定流量(m3/h)

30——额定扬程(m)

P——不锈钢材质(没标则为铸铁泵)

B——防爆电机(没标则为普通电机)


ZWL型自吸排污泵使用条件

1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃。

2、介质PH值铸铁材质为6~9,不锈钢为2~13。

3、介质重度不超过1240干克/m3

4、自吸高度不能超过规定值4.5~5.5m,吸入管长度为≤10m。

5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。


型号参数:



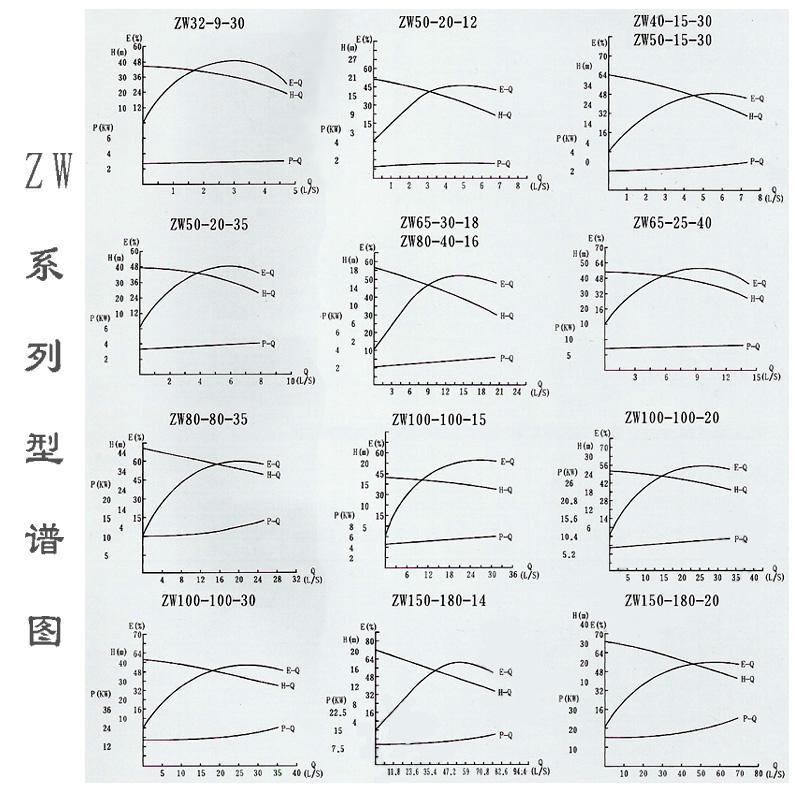

ZWL型直连式排污自吸离心泵型号参数表

ZWL型直连自吸排污离心泵型号流量扬程功率转速效率汽蚀余量自吸高度自吸时间重量
(m3/h)(m)(kw)(r/min)(%)(m)(m)(min/5m)(kg)
25ZWL8-158152.229004525.53100
32ZWL5-205202.22900452.55.53100
32ZWL10-2010202.22900452.55.53100
32ZWL9-3093032900482.55.53120
40ZWL10-2010202.22900452.55.53100
40ZWL20-1520152.22900452.55.53100
40ZWL15-30153032900482.55.53120
50ZWL10-2010202.22900452.55.53100
50ZWL20-1220122.22900452.55.53100
50ZWL15-30153032900482.55.53120
50ZWL20-3520355.52900482.55.53150
65ZWL30-18301841450452.55.53200
65ZWL25-3025305.529005035.53200
65ZWL25-4025407.529005035.52200
65ZWL40-2540257.529005035.52200
65ZWL65-2565251129005235.52240
80ZWL40-1640164145050353240
80ZWL40-2540257.529005035.52200
80ZWL25-4025407.529005035.52200
80ZWL65-2565251129005235.52240
80ZWL80-3580351529004535.53285
80ZWL50-60506022290055353340
100ZWL100-15100157.514505045.53300
100ZWL80-2080207.514505345.53300
100ZWL100-20100201114505345.53340
100ZWL100-30100302229005345.52510
125ZWL120-2012020151450554.55.52500
150ZWL180-14180141514506055.53.5500
150ZWL180-201802022145060553570
150ZWL180-301803037145065553680
150ZWL180-381803855145045563.5800
200ZWL280-142801422145065553700
200ZWL280-28280285514505545.23940
250ZWL420-20420205514506164.52.51150
300ZWL800-14800145514506564.52.51400


注意事项:

启动前的准备与运行

1.检查泵底座、联轴器、轴承等连接部位的紧固件有否松动?如有松动应固紧。

2.用手转动联轴器是否有卡带或异声等现象?

3.打开泵上方的加水阀门,加入储液不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引用水。

4.接上电机试转一下,从电机端看,为顺时针转向。(严禁反转)

5.开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。


故障处理:

常见故障

原因

解决方法









水泵不出水

1、启动前注入泵内的谁不够(当使用真空泵时,则抽真空不够)。
  2、转向不对。
  3、底阀为打开或者堵塞。
  4、泵的吸入高度过高。
  5、进水管或仪表连接漏气。
  6、填料函漏气。
  7、叶轮流量被堵塞。
  8、泵转速不够。

1、注水注水淹没叶轮,充满泵腔。
  2、更换电机接线。
  3、检查底阀,清洗检修或更新。
  4、降低泵的安装高度。
  5、拧紧或者堵塞漏气处。
  6、检查轴套及轴套螺母,漏气时应及时加垫。
  7、清洗叶轮。
  8、检查电机,检修或更新。



流量不足或者不出水

1、水流道被堵塞。

2、叶轮和密封环之间的间隙泄露太大。

3、转速未达到规定值。

1、依次检查进出水流道是否畅通,排除堵塞物。

2、检修或更换叶轮和密封环。

3、检查电压是否过低,检查电机是否损坏,检修电机和调整电压。



水泵消耗功率过大,电机电流超过额定值

1、填料压得过紧。
  2、泵的转子与定子摩擦。
  3、流量超过了使用范围。
  4、平横盘和平衡环摩擦。

5、水泵内间隙过大,泵效率降低。

1、调松填料。
  2、检查转子与定子摩擦部位。
  3、在规定的流量范围内使用水泵。
  4、检查平衡盘的端面跳动,摩擦太大应更换。
  5、解体检查,更换已磨损件。







水泵响声异常和振动

1、发生了汽蚀。
  2、机件松动或脱落。
  3、转子不平衡。
  4、轴弯曲。
  5、泵轴与电机轴不同心。
  6、基础薄弱。
  7、轴承磨损。
  8、水泵间隙过大。

1、降低水泵安装高度,简化进水管路,减少管路损失。
  2、停机检查,紧固零件。
  3、转子做平衡试验,车削不平衡重量。
  4、调直主轴。
  5、调整机组,使之同心。
  6、加固基础。
  7、更换轴承。
  8、解体检查,更换已磨损件。





轴承过热

1、润滑不良。
  2、轴弯曲。
  3、轴承损坏。
  4、泵轴与电机轴不同心。
  5、冷却水不足或断水。

1、加油(检查油环,使之旋转)。
  2、调直主轴。
  3、更换轴承。
  4、调整机组,使之同心。
  5、检查冷却水情况。


装配拆卸:

安装方式

1.刚性安装


说明:7.5KW以下水泵可配隔振垫直接安装在基础上。

   11KW以上时,隔振器与基础可钻膨胀螺栓相联。

2.柔性安装
