立式管道离心泵运行振动大的原因分析及改造方法

发布时间:2020-09-28 点击量:468

立式管道离心泵在正常的运行过程中,运行出现水泵振动不平稳、上下轴承发热发烫、损坏,甚至立式管道离心泵连接部位磨损。立式管道离心泵运行不稳定,会使正常供水受到影响,甚至会损坏水泵,所以需要进行减振治理。

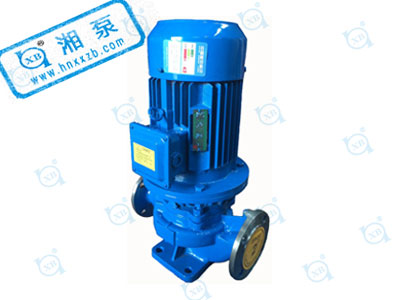

IHG型立式管道化工泵


一、立式管道离心泵振动大不平稳的原因分析

1、立式管道离心泵是由卧式管道离心泵直接改造而成。对比卧式管道离心泵,立式管道离心泵增加了一根长为3752mm直径为140mm的中间传动轴。在扬程高、流量大的工况下,这样一个重心高,质量大的系统高速旋转,产生的离心力是很大的,会造成机组较大的振动。


加上支架和立式管道离心泵进出水方向连接刚度不够,导致立式管道离心泵和各连接件有较大的位移。运行时立式管道离心泵的位移导致上轴承受力状况改变,振动加大,因此容易发热。若矫正立式管道离心泵位移,改善轴承受力条件,可降低系统的振动烈度。


2、立式管道离心泵与传动轴之间为刚性连接。运行时泵轴与传动轴同心,造成立式管道离心泵振动;电机、传动轴等其它震源产生的振动也都直接传递给立式管道离心泵,形成振动的叠加,进一步加大立式管道离心泵振动。另外,这种刚性连接加大立式管道离心泵上轴承所承受的外力,致使轴承易发热,影响到泵轴。

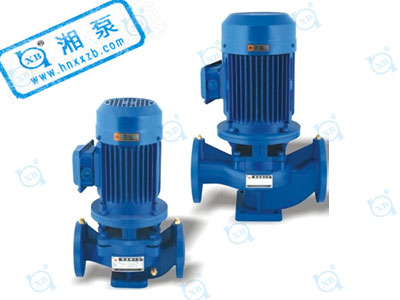

ISG型立式管道离心泵


二、改造情况

针对上面的原因分析,我们用两个步骤来对立式管道离心泵进行改造。


1、考虑到对立式管道离心泵加固的话会比较困难,所以我们选择在立式管道离心泵的出口钢管焊接加强筋来加强管路的刚度。沿进出水方向,在立式管道离心泵出口渐扩管与出水阀门之间用8条厚度为32mm、宽度为100mm的钢板进行焊接,连接钢管两端法兰。加筋后,立式管道离心泵的位移量降至0.35mm。


2、把立式管道离心泵与传动轴之间的刚性连接改为弹性连接,来减少电机、传动轴的振动向立式管道离心泵传递。使用GB4323-84弹性套柱销联轴器,来对传动系统进行改造,最大补偿位移量为0.6mm,补偿角为1°30′。这样,电机、传动轴的振动可以通过弹性联轴器得到补偿,不会直接传递到立式管道离心泵。

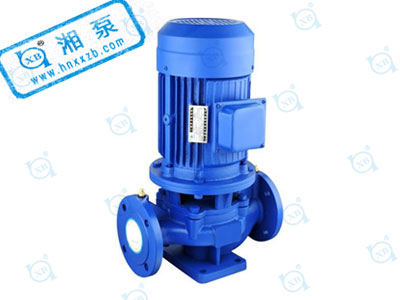

IRG型立式热水循环泵


三、改造结果

经测量,改造后的振速为1.48cm/s,相比改造前的振速4.3cm/s,降低非常明显。完全符合振动烈度标准ISO2372-1974的判定标准。同时泵轴磨损的情况也没有再出现,水泵运行平稳,改造是非常成功的。
